Silos de Fundo Plano com Slinding Frame

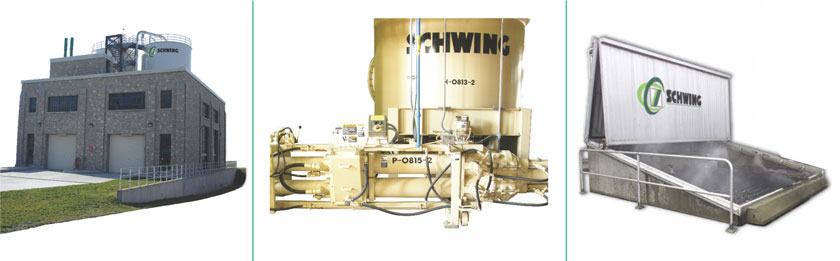

SCHWING, um dos líderes mundiais em armazenamento, transporte e bombeamento de lodo e materiais pastosos, apresenta a linha de quadros deslizantes e silos receptores de lodo com tampa deslizante - transportado por caminhão basculante. Disponível no formato retangular e circular, a tecnologia dos quadros deslizantes e silos receptores com tampa deslizante foram desenvolvidos por um método que possibilitam a planta ter um baixo custo no armazenamento tanto para grandes e pequenos volumes.

A simplicidade e confiabilidade dos quadros deslizantes e silos receptores com tampa deslizante rapidamente se tornaram o sistema de armazenamento de lodo mais utilizado. Atuando através de uma pequena unidade hidráulica, o quadro deslizante elimina a necessidade de utilizar grandes caixas de redução que necessitam de intensivas manutenções, comuns aos tradicionais sistemas de armazenamento que possuem dispositivos acoplados aos silos para garantir o fluxo constante na saída de descarga do lodo.

A unidade hidráulica aciona um cilindro hidráulico para mover o quadro deslizante na transversal da seção circular do silo próximo ao seu fundo. As bordas internas do quadro deslizante possuem uma superfície plana que possibilitam conduzir (arrastar) o material ao interior da rosca extratora, promovendo uma alimentação constante sem interrupções e as bordas externas possuem chanfros que deslizam sob o material (cortam o material) para possibilitar um movimento suave do quadro eliminando qualquer resistência do material durante o movimento. Esse processo evita qualquer obstrução do material que possa ocorrer na zona de alimentação da rosca extratora.

O quadro deslizante se move alternada e lentamente durante a operação que ocorre somente quando o material está sendo descarregado do interior do silo para as caçambas de caminhões ou durante a alimentação das bombas de pistão e transportadores. A SCHWING desenvolveu um design especial para os quadros deslizantes com o objetivo de eliminar o desgaste elevado e prematuro das peças de desgaste internas dos silos aumentado assim consideravelmente a vida útil das mesmas. Somente os componentes externos do silo requerem uma manutenção básica e periódica.

Aplicações Técnicas

Os quadros deslizantes e silos receptores com tampa deslizante possuem três aplicações principais no projeto e distribuição. Os silos podem ser construídos em qualquer capacidade de armazenamento, vazão de descarga e pontos de descarga. Oferece o máximo em design e flexibilidade de disposição para atender as necessidades locais de armazenamento e ciclos reduzidos de carga (carregamento constante sem interrupções).


1 – Carregamento de caminhões


Os silos podem ser construídos em qualquer capacidade de armazenamento, vazão de descarga e pontos de descarga. Oferece o máximo em design e flexibilidade de disposição para atender as necessidades locais de armazenamento e ciclos reduzidos de carga (carregamento constante sem interrupções).

2 – Armazenamento intermadiário

Os silos podem ser integrados no processo para equalizar a produção de sólidos e armazenar os materiais que serão alimentados no secador, incinerador ou estações para carregamento de caminhões.

3 - Silos para recebimento de caminhões

As estações de recebimento podem ser desenhadas para utilizar os silos receptores com tampa deslizante ou silos de fundo plano.
